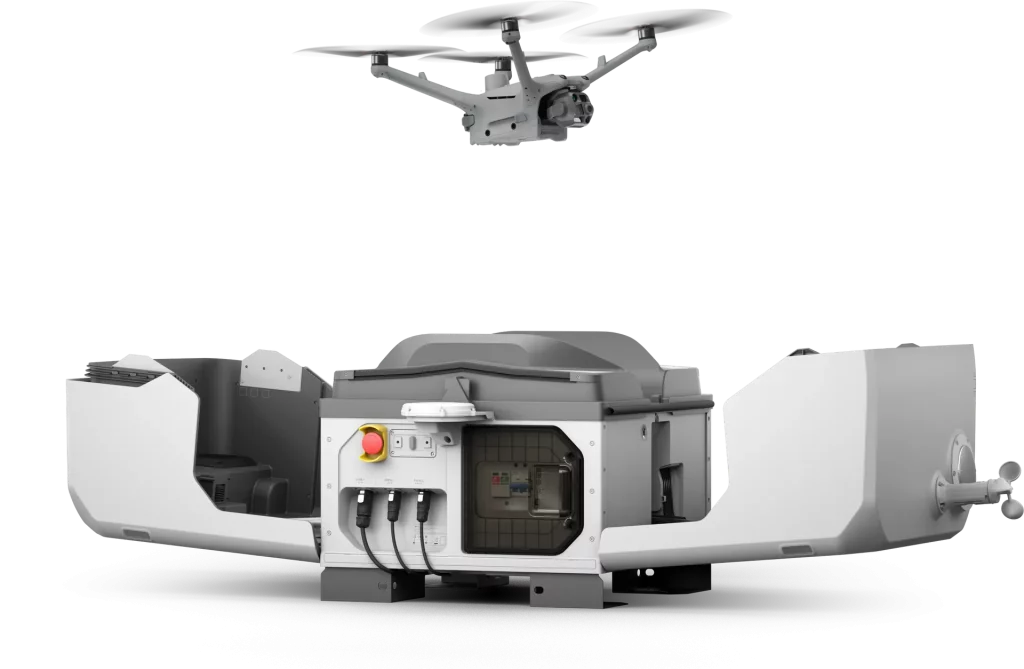

DJI Dock 3

ระบบปล่อย และควบคุมโดรนอัตโนมัติระดับเรือธง

DJI Dock 3 ยกระดับการปฏิบัติการโดรนอัตโนมัติไปอีกขั้น ด้วยการรองรับการติดตั้งทั้งบนยานพาหนะและติดตั้งแบบถาวรตลอด 24 ชั่วโมง โดดเด่นด้วยความทนทาน ความสามารถในการรับมือสภาพแวดล้อมที่รุนแรง และระบบอัตโนมัติขั้นสูง ถูกออกแบบมาโดยเฉพาะสำหรับงานสำคัญ เช่น งานตรวจสอบ งานสำรวจ และการตอบสนองเหตุฉุกเฉิน ผสานโครงสร้างที่แข็งแกร่งเข้ากับการทำงานร่วมกับระบบโดรนได้อย่างไร้รอยต่อ

DJI Dock 3 เป็น Dock รุ่นแรกของ DJI ที่ออกแบบมาเพื่อการติดตั้งบนยานพาหนะโดยเฉพาะ รองรับการบินอัตโนมัติเต็มรูปแบบร่วมกับโดรน Matrice 4D / 4TD ด้วยการขึ้นบินภายใน 10 วินาที, การรองรับการทำงานแบบ Dual Dock, ระบบกำหนดตำแหน่ง RTK อัจฉริยะ, และการควบคุมภารกิจแบบเรียลไทม์ผ่าน FlightHub 2 ช่วยทำให้การใช้งานโดรนแบบ Drone-in-a-Box มีความเสถียร แม้ในพื้นที่ห่างไกลหรือสภาพแวดล้อมที่เปลี่ยนแปลงตลอดเวลา

หนึ่งเครื่อง ครอบคลุมทุกการใช้งาน

รองรับการทำงานร่วมกับ Matrice 4D / 4TD (IP55)

ขึ้นบินอัตโนมัติรวดเร็วภายใน 10 วินาที (GNSS)

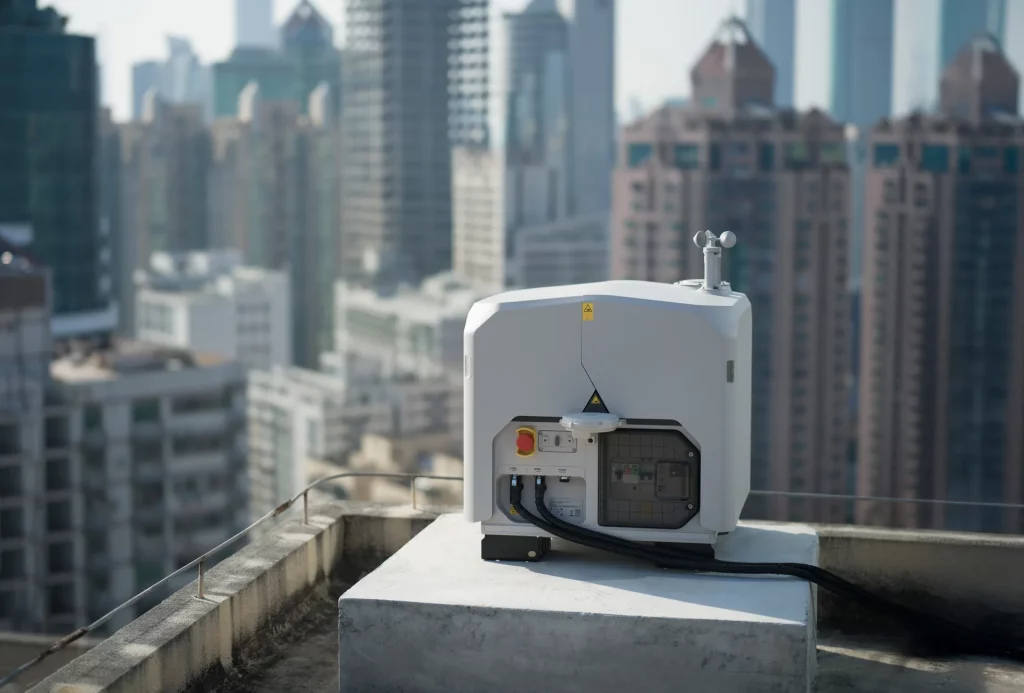

ติดตั้งได้ทั้งบนยานพาหนะหรือติดตั้งถาวร

รองรับการใช้งานแบบ Dual Dock

คุณสมบัติหลัก

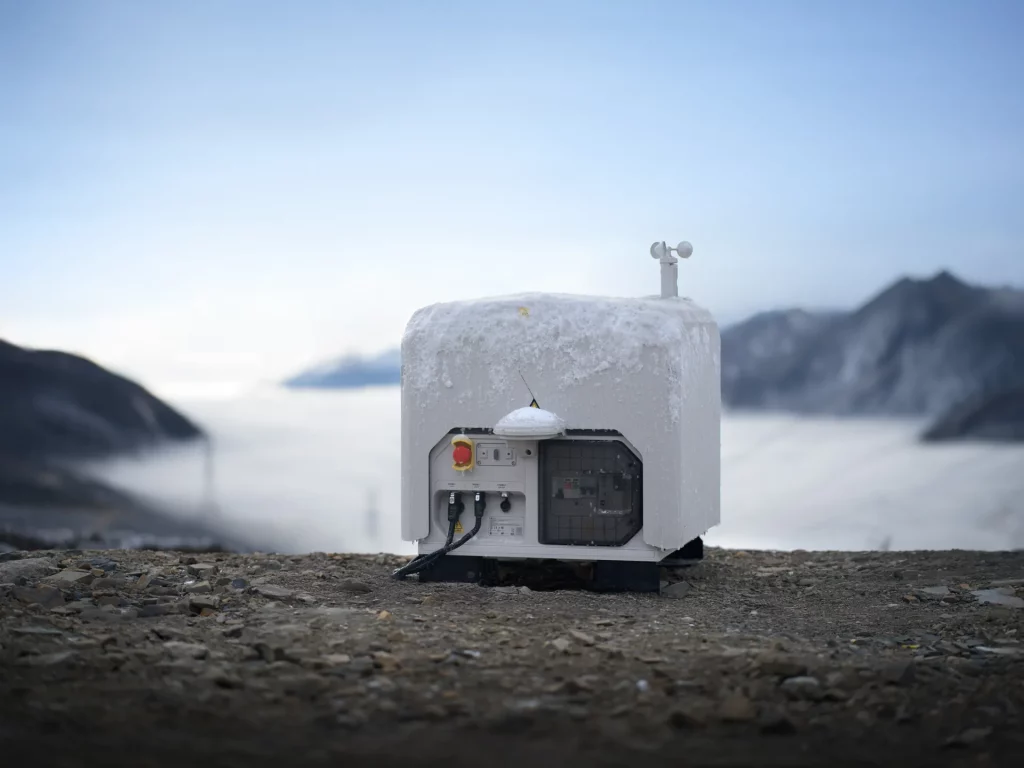

โครงสร้างแข็งแกร่ง พร้อมใช้งานทุกสภาพอากาศ

ทำงานได้ในอุณหภูมิ -30°C ถึง 50°C พร้อมมาตรฐานการป้องกัน IP55

ทนต่อแรงลมได้สูงสุด 12 เมตร/วินาที ระหว่างขึ้นและลงจอด

ฝาครอบ Dock ทำงานได้อย่างมีประสิทธิภาพแม้เกิดน้ำแข็งเกาะ เหมาะสำหรับทุกสภาพแวดล้อม

ระบบ RTK ความแม่นยำสูงและการเชื่อมต่อที่เหนือกว่า

ฐาน RTK แบบติดตั้งในตัว รองรับระบบดาวเทียม GNSS หลักทั้งหมด ให้ความแม่นยำสูงสุด 1 ซม. + 1 ppm

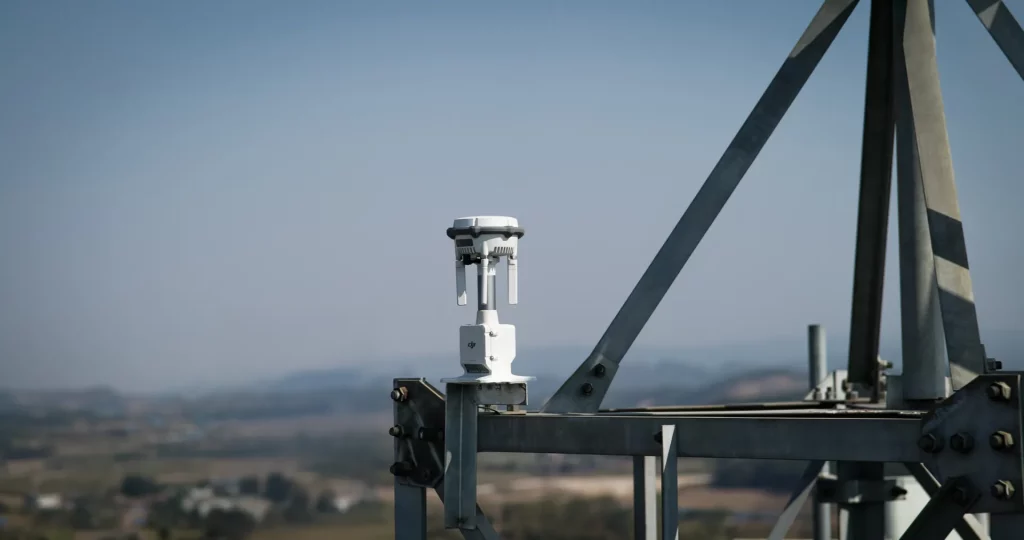

รองรับการติดตั้ง D-RTK Relay (อุปกรณ์เสริม) เพื่อเพิ่มประสิทธิภาพการเชื่อมต่อในสภาพแวดล้อมที่ท้าทาย

ระบบการใช้งานและการติดตั้งอัจฉริยะ

ระบบปล่อยโดรนแบบรวดเร็ว เริ่มบินอัตโนมัติได้ภายใน 10 วินาที

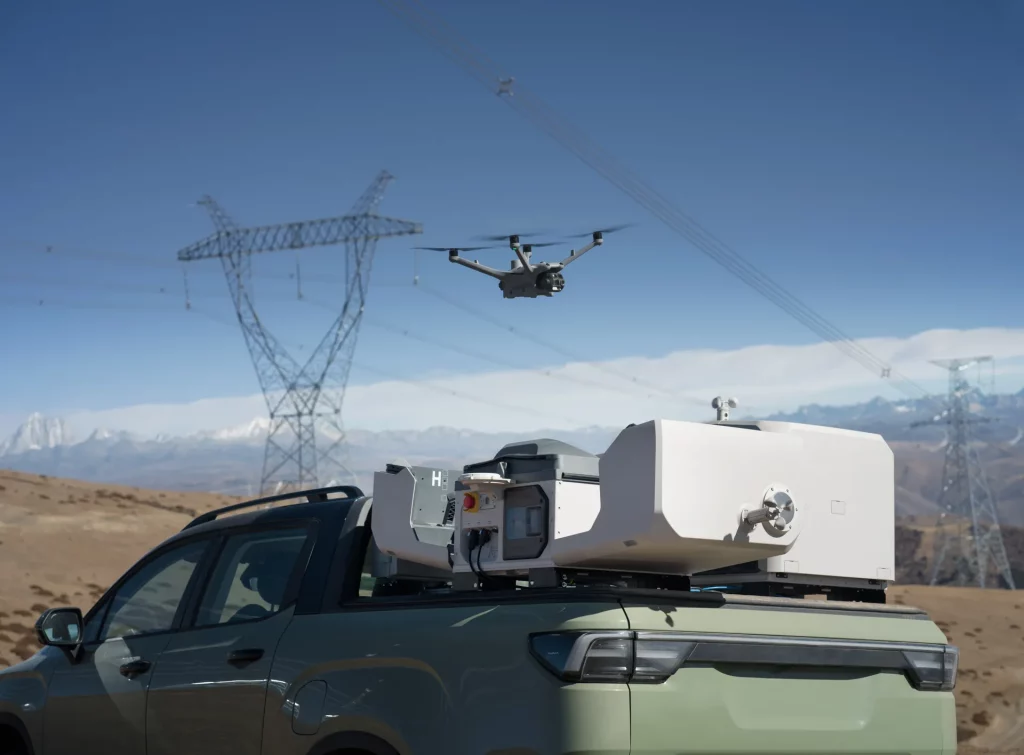

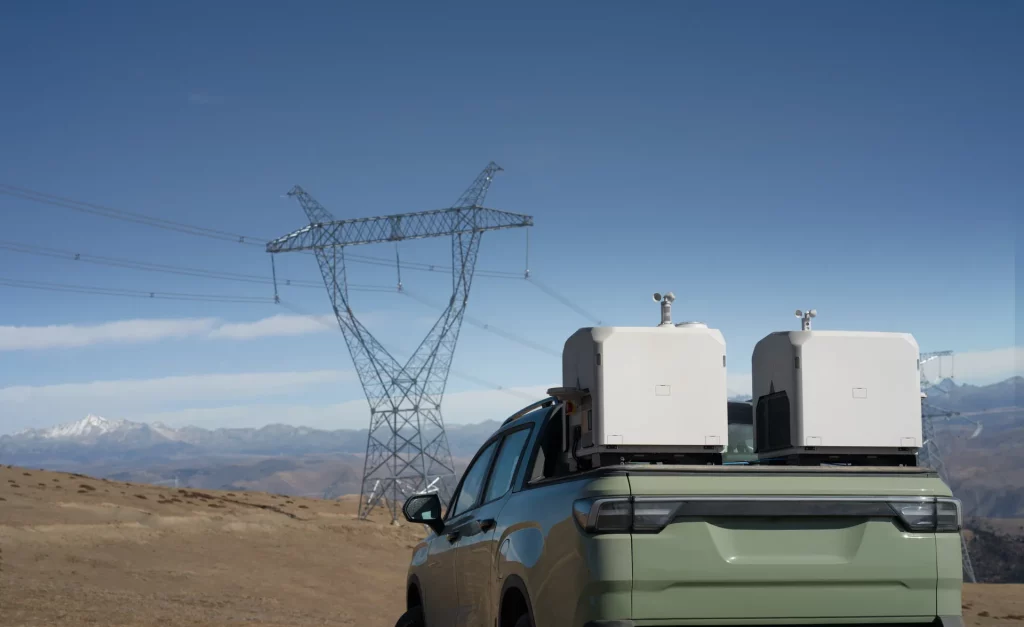

รองรับการใช้งานแบบติดตั้ง Dock คู่ และการติดตั้งบนยานพาหนะ เพื่อความยืดหยุ่นในการปฏิบัติงานหลายพื้นที่

รองรับ AI Recognition, Smart Track และการกำหนดขอบเขตการบินเสมือน (Virtual Boundary) ผ่านระบบ FlightHub 2

ประสิทธิภาพการบินโดรนที่เหนือกว่า

รองรับการใช้งานร่วมกับ Matrice 4D / 4TD (ระยะเวลาบินสูงสุด 54 นาที)

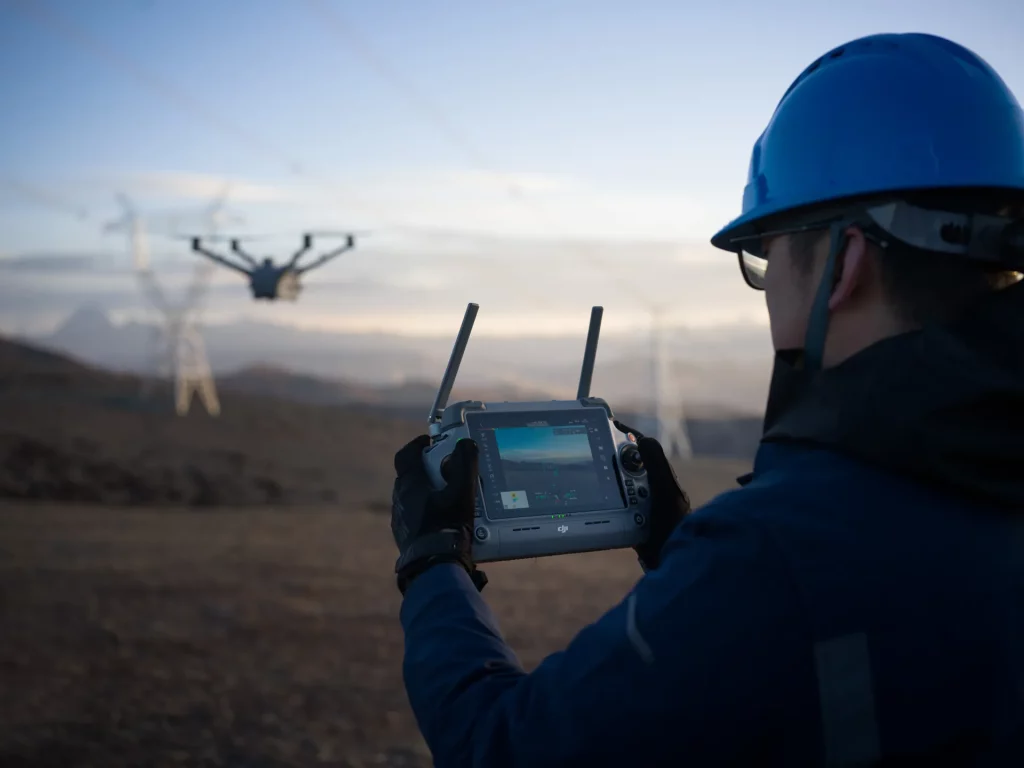

ทำงานร่วมกับ RC Plus 2 Enterprise ได้อย่างราบรื่น รองรับทั้งการควบคุมด้วยมือและภารกิจนำทางอัตโนมัติผ่าน Beacon

ระบบออกแบบเพื่อการใช้งานระดับองค์กรอย่างแท้จริง

เชื่อมต่อกับ DJI FlightHub 2 อย่างสมบูรณ์ รองรับการวางแผนงาน การติดตามแบบเรียลไทม์ การจัดการข้อมูล และระบบแจ้งเตือนอัจฉริยะ

รองรับการบินนอกระยะสายตา (BVLOS) พร้อมการสนับสนุนด้านการปฏิบัติตามข้อกำหนด (EU C6, เอกสาร ETSI/ISO)

มั่นใจด้วยการสนับสนุนจาก DJI Care Enterprise และบริการช่วยเหลือทั้งผ่านรีโมตควบคุมและนอกสถานที่

อุปกรณ์ในกล่อง

DJI Dock 3 x 1
สายกราวด์ x 1
เครื่องวัดความเร็วลม x 1
ปลั๊กไฟ x 1
ปลั๊กเครือข่าย (LAN) x 2
หัวต่อสายไฟ x 6
ไขควง x 1
สาย USB-C แบบหัวคู่ x 1
DJI Matrice 4D Drone x 1

เอกสารข้อมูลทางเทคนิค

สมรรถนะของแท่นจอด(Dock) และความทนทานต่อสภาพแวดล้อม

รายการ	ข้อมูลจำเพาะ
น้ำหนักแท่นจอด (ไม่รวมโดรน)	55 กิโลกรัม
ขนาดเมื่อเปิดฝาครอบ	1760 × 745 × 485 มม.
ขนาดเมื่อปิดฝาครอบ	640 × 745 × 770 มม.
แหล่งจ่ายไฟเข้า	100–240 V AC, 50/60 Hz, กำลังไฟสูงสุด 800 W
อุณหภูมิขณะใช้งาน	–30 °C ถึง +50 °C
มาตรฐานการป้องกันฝุ่นและน้ำ (Dock)	IP56
ความเร็วลมสูงสุดขณะลงจอด	12 ม./วินาที (~27 ไมล์/ชม.)
รองรับจำนวนโดรน	1
ความสูงในการใช้งานสูงสุด	4500 เมตร
ระบบดาวเทียมที่รองรับ RTK	GPS, BeiDou, GLONASS, Galileo, QZSS
ความแม่นยำ RTK (Base Station)	แนวราบ: ±1 ซม. + 1 ppm (RMS) แนวดิ่ง: ±2 ซม. + 1 ppm (RMS)

น้ำหนักแท่นจอด (ไม่รวมโดรน)

55 กิโลกรัม

ขนาดเมื่อเปิดฝาครอบ

1760 × 745 × 485 มม.

ขนาดเมื่อปิดฝาครอบ

640 × 745 × 770 มม.

แหล่งจ่ายไฟเข้า

100–240 V AC, 50/60 Hz, กำลังไฟสูงสุด 800 W

อุณหภูมิขณะใช้งาน

–30 °C ถึง +50 °C

มาตรฐานการป้องกันฝุ่นและน้ำ (Dock)

IP56

ความเร็วลมสูงสุดขณะลงจอด

12 ม./วินาที (~27 ไมล์/ชม.)

รองรับจำนวนโดรน

ความสูงในการใช้งานสูงสุด

4500 เมตร

ระบบดาวเทียมที่รองรับ RTK

GPS, BeiDou, GLONASS, Galileo, QZSS

ความแม่นยำ RTK (Base Station)

แนวราบ: ±1 ซม. + 1 ppm (RMS)
แนวดิ่ง: ±2 ซม. + 1 ppm (RMS)

ระบบชาร์จไฟของแท่นจอด (Dock)

รายการ	ข้อมูลจำเพาะ
แรงดันไฟขาออก	35 V DC
ระยะเวลาการชาร์จ(15%→95%)	27 นาที (@25 °C, ปิดเครื่องโดรน)

แรงดันไฟขาออก

35 V DC

ระยะเวลาการชาร์จ(15%→95%)

27 นาที (@25 °C, ปิดเครื่องโดรน)

ระบบส่งสัญญาณวิดีโอและการเชื่อมต่อ

รายการ	ข้อมูลจำเพาะ
ความถี่ในการทำงาน	2.4 GHz, 5.15–5.25 GHz, 5.725–5.850 GHz
การติดตั้งสายอากาศ (Antenna)	ระบบเสาอากาศภายใน 9 ตัว (2T4R) พร้อมระบบสลับสัญญาณอัจฉริยะ
ระบบกำลังส่งสัญญาณ (EIRP)	2.4 GHz: ≤33 dBm (FCC) / ≤20 dBm (CE) 5.2 GHz: ≤23 dBm (FCC/CE) 5.8 GHz: ≤33 dBm (FCC); ≤14 dBm (CE); ≤30 dBm (SRRC)

ความถี่ในการทำงาน

2.4 GHz, 5.15–5.25 GHz, 5.725–5.850 GHz

การติดตั้งสายอากาศ (Antenna)

ระบบเสาอากาศภายใน 9 ตัว (2T4R) พร้อมระบบสลับสัญญาณอัจฉริยะ

ระบบกำลังส่งสัญญาณ (EIRP)

2.4 GHz: ≤33 dBm (FCC) / ≤20 dBm (CE)
5.2 GHz: ≤23 dBm (FCC/CE)
5.8 GHz: ≤33 dBm (FCC); ≤14 dBm (CE); ≤30 dBm (SRRC)

ระบบควบคุมสภาพอากาศและพลังงานสำรอง

รายการ	ข้อมูลจำเพาะ
แรงดันไฟระบบปรับอากาศ	48 V DC
ประเภทระบบปรับอากาศ	ระบบคอมเพรสเซอร์
ความจุแบตเตอรี่สำรอง	12 Ah, แบตเตอรี่ตะกั่วกรด 12 V
ระยะเวลาการทำงานด้วยแบตเตอรี่สำรอง	> 4 ชั่วโมง (@25 °C, ไม่มีการชาร์จหรือใช้งานเซนเซอร์)

แรงดันไฟระบบปรับอากาศ

48 V DC

ประเภทระบบปรับอากาศ

ระบบคอมเพรสเซอร์

ความจุแบตเตอรี่สำรอง

12 Ah, แบตเตอรี่ตะกั่วกรด 12 V

ระยะเวลาการทำงานด้วยแบตเตอรี่สำรอง

> 4 ชั่วโมง (@25 °C, ไม่มีการชาร์จหรือใช้งานเซนเซอร์)

สเปกหลักของโดรน (Matrice 4D / 4TD)

รายการ	ข้อมูลจำเพาะ
น้ำหนักตัวโดรน	1850 กรัม (รวมแบตเตอรี่ ใบพัด และ microSD)
น้ำหนักขึ้นบินสูงสุด	2090 กรัม
ขนาด (ย × ก × ส)	377.7 × 416.2 × 212.5 มม.
ระยะฐานล้อแนวทแยง	498.5 มม.
ความเร็วการบิน	ไต่ระดับ: 6 ม./วินาที (โหมดทั่วไป) / 10 ม./วินาที (โหมดความเร็ว) ลดระดับ: 6 ม./วินาที (โหมดทั่วไป) / 8 ม./วินาที (โหมดความเร็ว)แนวราบ: เดินหน้า 15 ม. /วินาที, ถอยหลัง 12 ม./วินาที, ด้านข้าง 10 ม./วินาที (โหมดทั่วไป)21 / 19 / 15 ม./วินาที (โหมดความเร็ว)
ความต้านทานแรงลม	สูงสุด 12 ม./วินาที (ขณะใช้งาน และขึ้น-ลง)
ระยะบินสูงสุด	6500 เมตร
เวลาบินสูงสุด	54 นาที (ทดสอบภายใต้สภาวะควบคุม)
เวลาลอยตัวสูงสุด	47 นาที
รัศมีการทำงานสูงสุด	10 กิโลเมตร
ระยะบินไกลสูงสุด	43 กิโลเมตร
มุมก้ม-เงยสูงสุด	25° (โหมดทั่วไป) / 30° (หมวดความเร็ว)
อัตราการหมุนเชิงมุมสูงสุด	200°/วินาที
ระบบนำทาง GNSS	GPS, BeiDou, Galileo, QZSS, GLONASS
ความแม่นยำขณะลอยตัว	แนวตั้ง: ±0.1 ม. (Vision/RTK), ±0.5 ม. (GNSS) แนวนอน: ±0.3 ม. (Vision), ±0.1 ม. (RTK/Vision), ±0.5 ม. (GNSS)
อุณหภูมิขณะใช้งาน	–20 °C ถึง +50 °C
มาตรฐานกันฝุ่น-กันน้ำของตัวโดรน	IP55
รุ่นมอเตอร์	2611
ใบพัด	รุ่น 1364F แบบพับได้ เสียงรบกวนต่ำ พร้อมคุณสมบัติป้องกันน้ำแข็ง
ระบบ RTK และ Beacon	ติดตั้งในตัวเครื่อง

น้ำหนักตัวโดรน

1850 กรัม (รวมแบตเตอรี่ ใบพัด และ microSD)

น้ำหนักขึ้นบินสูงสุด

2090 กรัม

ขนาด (ย × ก × ส)

377.7 × 416.2 × 212.5 มม.

ระยะฐานล้อแนวทแยง

498.5 มม.

ความเร็วการบิน

ไต่ระดับ: 6 ม./วินาที (โหมดทั่วไป) / 10 ม./วินาที (โหมดความเร็ว)
ลดระดับ: 6 ม./วินาที (โหมดทั่วไป) / 8 ม./วินาที (โหมดความเร็ว)แนวราบ: เดินหน้า 15 ม.
/วินาที, ถอยหลัง 12 ม./วินาที, ด้านข้าง 10 ม./วินาที (โหมดทั่วไป)21 / 19 / 15 ม./วินาที (โหมดความเร็ว)

ความต้านทานแรงลม

สูงสุด 12 ม./วินาที (ขณะใช้งาน และขึ้น-ลง)

ระยะบินสูงสุด

6500 เมตร

เวลาบินสูงสุด

54 นาที (ทดสอบภายใต้สภาวะควบคุม)

เวลาลอยตัวสูงสุด

47 นาที

รัศมีการทำงานสูงสุด

10 กิโลเมตร

ระยะบินไกลสูงสุด

43 กิโลเมตร

มุมก้ม-เงยสูงสุด

25° (โหมดทั่วไป) / 30° (หมวดความเร็ว)

อัตราการหมุนเชิงมุมสูงสุด

200°/วินาที

ระบบนำทาง GNSS

GPS, BeiDou, Galileo, QZSS, GLONASS

ความแม่นยำขณะลอยตัว

แนวตั้ง: ±0.1 ม. (Vision/RTK), ±0.5 ม. (GNSS)
แนวนอน: ±0.3 ม. (Vision), ±0.1 ม. (RTK/Vision), ±0.5 ม. (GNSS)

อุณหภูมิขณะใช้งาน

–20 °C ถึง +50 °C

มาตรฐานกันฝุ่น-กันน้ำของตัวโดรน

IP55

รุ่นมอเตอร์

2611

ใบพัด

รุ่น 1364F แบบพับได้ เสียงรบกวนต่ำ พร้อมคุณสมบัติป้องกันน้ำแข็ง

ระบบ RTK และ Beacon

ติดตั้งในตัวเครื่อง

กล้อง เซนเซอร์ และระบบภาพ (ชุดกล้อง Matrice 4D)

รายการ	ข้อมูลจำเพาะ
เลนส์มุมกว้าง	4/3 CMOS, 20 MP, 24 mm equiv., f/2.8–f/11
เลนส์เทเลระยะกลาง	1/1.3″ CMOS, 48 MP, 70 mm, f/2.8
เลนส์เทเลโฟโต้	1/1.5″ CMOS, 48 MP, 168 mm, f/2.8
การรองรับเลนส์	รองรับระบบไล่ฝ้า ในกล้องทุกตัว
ช่วงค่า ISO	สูงสุดถึง 409,600 (โหมดกลางคืน)
ความเร็วชัตเตอร์	สูงสุด 1/8000 วินาที (เลนส์มุมกว้าง และเลนส์เทเล ใช้ชัตเตอร์แบบกลไก)

เลนส์มุมกว้าง

4/3 CMOS, 20 MP, 24 mm equiv., f/2.8–f/11

เลนส์เทเลระยะกลาง

1/1.3″ CMOS, 48 MP, 70 mm, f/2.8

เลนส์เทเลโฟโต้

1/1.5″ CMOS, 48 MP, 168 mm, f/2.8

การรองรับเลนส์

รองรับระบบไล่ฝ้า ในกล้องทุกตัว

ช่วงค่า ISO

สูงสุดถึง 409,600 (โหมดกลางคืน)

ความเร็วชัตเตอร์

สูงสุด 1/8000 วินาที (เลนส์มุมกว้าง และเลนส์เทเล ใช้ชัตเตอร์แบบกลไก)

กล้อง เซนเซอร์ และระบบถ่ายภาพ (คุณสมบัติเพิ่มเติมของ Matrice 4TD)

รายการ	ข้อมูลจำเพาะ
เลนส์ถ่ายมุมกว้าง	1/1.3″ CMOS, 48 MP, f/1.7
Medium Tele	สเปกเดียวกับ Matrice 4D
เลนส์เทเลระยะกลาง	สเปกเดียวกับ Matrice 4D
ความร้อนอินฟราเรด	640×512; 30 Hz; 45° DFOV; f/1.0; –40 °C ถึง 500 °C
การรองรับเลนส์	เหมือนเดิม
ช่วงค่าความไวแสง	รองรับค่า ISO สูงสุดถึง 819,200 (เลนส์ Tele)
ความเร็วชัตเตอร์	เหมือนเดิม

เลนส์ถ่ายมุมกว้าง

1/1.3″ CMOS, 48 MP, f/1.7

Medium Tele

สเปกเดียวกับ Matrice 4D

เลนส์เทเลระยะกลาง

สเปกเดียวกับ Matrice 4D

ความร้อนอินฟราเรด

640×512; 30 Hz; 45° DFOV; f/1.0; –40 °C ถึง 500 °C

การรองรับเลนส์

เหมือนเดิม

ช่วงค่าความไวแสง

รองรับค่า ISO สูงสุดถึง 819,200 (เลนส์ Tele)

ความเร็วชัตเตอร์

เหมือนเดิม

ระบบหลบหลีกสิ่งกีดขวางและระบบกำหนดตำแหน่ง

รายการ	ข้อมูลจำเพาะ
ระบบมองเห็นรอบทิศทาง	ด้านหน้า / ด้านหลัง: ระยะตรวจจับ 0.5–20 เมตรด้านข้าง / ด้านบน: ระยะตรวจจับ 0.5–20 เมตรด้านล่าง: ระยะตรวจจับ 0.5–16 เมตร
ระบบตรวจจับอินฟราเรด 3 มิติด้านล่าง	รองรับการทำงานขณะลดระดับความสูง และลอยตัวในสภาพแวดล้อมที่ซับซ้อน

ระบบมองเห็นรอบทิศทาง

ด้านหน้า / ด้านหลัง: ระยะตรวจจับ 0.5–20
เมตรด้านข้าง / ด้านบน: ระยะตรวจจับ 0.5–20
เมตรด้านล่าง: ระยะตรวจจับ 0.5–16 เมตร

ระบบตรวจจับอินฟราเรด 3 มิติด้านล่าง

รองรับการทำงานขณะลดระดับความสูง และลอยตัวในสภาพแวดล้อมที่ซับซ้อน
